什么是水平下調式三輥卷板機，結構特征是怎樣的

為什么要應用三輥卷板機

隨著中國制造業的不斷發展，以鋼鐵行業為主的制造業對鍛壓機械的需求越來越大。鋼材需要經過加工處理，自然少不了卷板機的應用。三輥卷板機是目前普遍的一種卷板機。利用三輥滾彎原理，使板材彎曲成圓形，圓錐形或弧形工作。

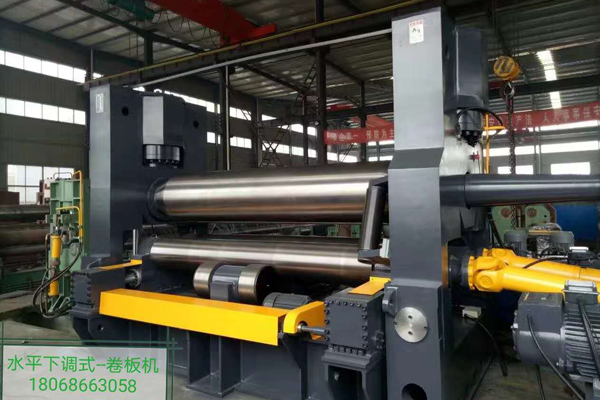

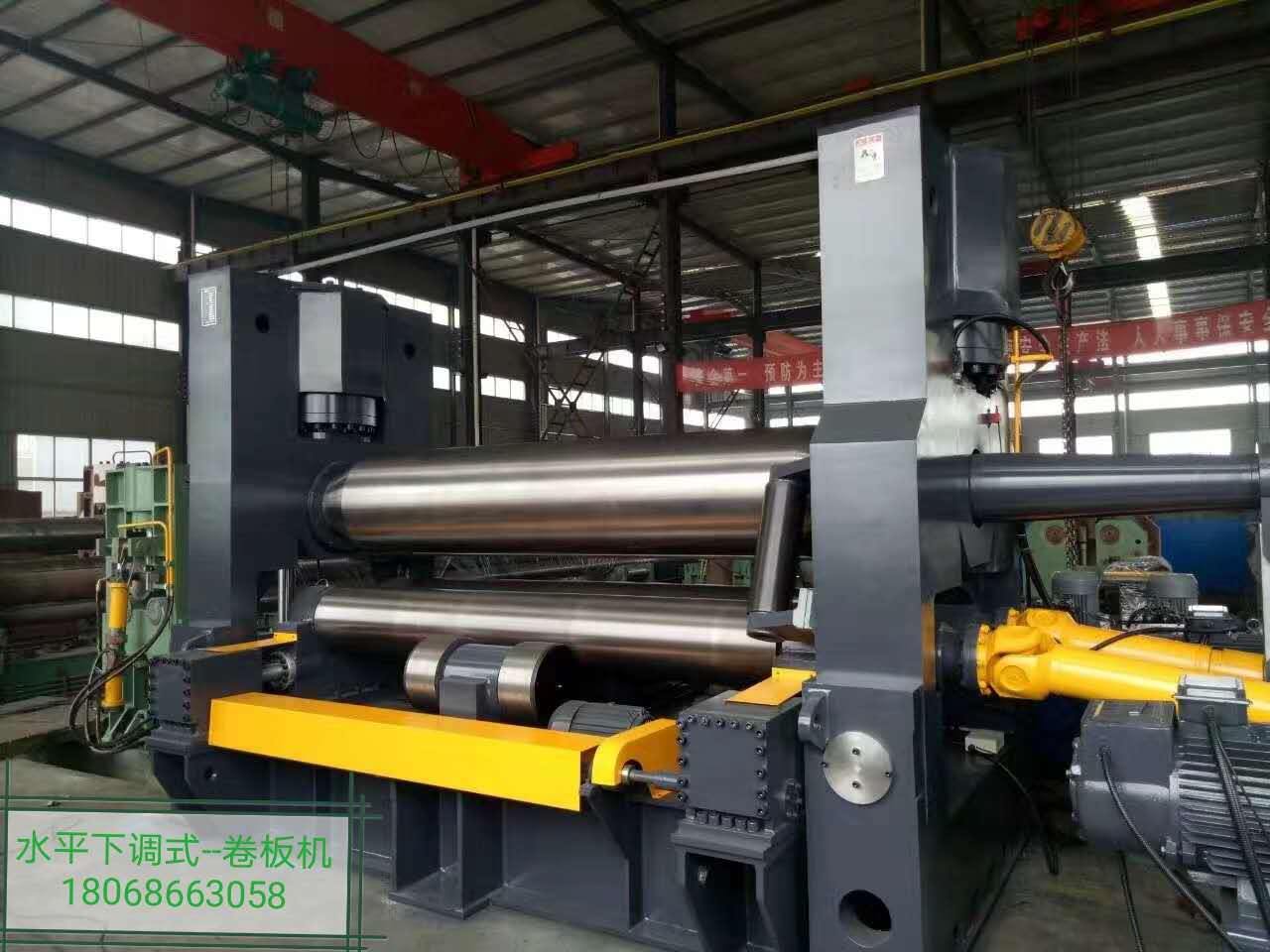

水平下調式三輥卷板機用于在常溫下彎卷一定厚度的金屬板成筒狀、弧形或一定錐度的零件。水平下調式三輥卷板機能將金屬板材一次上料，不需調頭即可完成板端部預彎、卷圓、校圓工作。

該三輥卷板機的上輥升降運動由兩端的油缸驅動，上輥兩端的軸徑安裝調心滾子軸承支撐，上輥的升降同步由NC進行控制，上輥的傾倒側裝有傾倒油缸，上輥的尾部裝有平衡機構，可以方便的卸出卷制后的工件及筒體。

下輥兩端軸徑裝有調心滾子軸承支撐，固定于兩端水平移動機架上，并由兩端油缸驅動，其水平移動由NC同步控制。

該類下調式三輥卷板機的上輥部分由上工作輥、軸承體、平衡機構、主傳動等組成。

結構特征一：上工作輥為設備工作的主要執行元件，具有足夠的強度、剛度、表面硬度和加工精度，以確保工作時的可靠性與使用壽命。
結構特征二：上工作輥兩端軸徑由調心滾子軸承支撐，該類軸承適合低速重栽的工作場合，使用壽命長，摩擦損耗小。
結構特征三：上輥的尾部裝有平衡機構，在卸料時保持上工作輥的平衡，可以方便卸出卷制后的工件及筒體。
結構特征四：上輥右側為主傳動機構，通過液壓馬達驅動。將動力傳給上工作輥，提供卷板所需的扭矩。
結構特征五：上工作輥的升降位移決定卷制工件的曲率半徑，由安裝在底座的主油缸的升降完成。其升降移動由NC同步控制。安裝在上輥左右軸承體的位移傳感器將上輥的實際位移精確地反饋給PLC，由PLC控制相應的電磁閥的啟閉，來實現上輥升降時的絕對、相對調平，同步精度小于±0.2。
結構特征六：由于齒輪減速器嚙合齒數多，重疊系數大，輸入輸出在同一軸線上，故主傳動結構緊湊，運轉平穩，噪音低。

該類http://www.huifenxiang.com.cn/cn/4_129.htm的下輥部分由下輥，左、右機架，U型導槽、水平移動油缸等組成。

結構特征一：下工作輥為設備工作的主要執行元件，具有足夠的強度、剛度、表面硬度和加工精度，以確保工作時的可靠性與使用壽命。
結構特征二：下工作輥兩端軸徑由調心滾子軸承支撐，固定于兩端水平移動機架上，并由兩端油缸驅動，其水平移動由NC同步控制。安裝在左、右下輥機架上的位移傳感器將下輥的實際位移精確地反饋給PLC，由PLC控制相應的電磁閥的啟閉，來實現下輥水平移動時的絕對、相對調平，同步精度小于±0.2。
結構特征三：調心滾子軸承適合低速重栽的工作場合，使用壽命長，摩擦損耗小。
